مولد الجهد العالي من 60 كيلو فولت إلى 300 كيلو فولت متزامن -- النموذج: ZGF

مقدمة:

• مولد الجهد العالي ZGF DC هو معدات مهمة لاختبار مقاومة الجهد المباشر واختبار التسرب الحالي للمعدات الكهربائية HV ، الكابلات ،أجهزة إيقاف التيار الكهربائي في صناعة الكهرباء وإدارات إمدادات الطاقة;

• مولد الجهد العالي ZGF DCتم تطويرها على أساس المعايرة التي أجرتها محطة قياس التيار الكهربائي الوطنية ، وهي تتوافق مع المعيار "متطلبات الجيل من مولد التيار الكهربائي الموحد المحمول"ZGF24003-90);

• يتم تطبيق التكنولوجيا الجديدة والمواد الجديدة والمكونات المختارة المثلى ، لديها مزايا القوة العالية والحجم الصغير والوزن الخفيف والأداء الجيد والاستقرار العالي ؛

الخصائص:

• موثوقية عالية: عازل التيار الكهربائي عالي التردد متعدد المضاعفات ، دائرة بسيطة ، قدرة عالية على الإفراط ، خطأ نادر ، دون صيانة.

• حجم صغير: يمكن لشخص واحد أن يحمل أكبر مولد HV DC (200kV / 2mA). حجمها هو 1/ ((2 ٪) فقط من حجم نفس النوع من المعدات المصنعة في اليابان.يصل إلى المستوى المتقدم في العالم.

• الختم المثالي بواسطة الغطاء المعدني، القوة الميكانيكية العالية. أدائها لن تتأثر بالاهتزاز والرطوبة والغبار والظروف الجوية.

• آمن، سهل في التشغيل، وملابس معدنية أرضية، محطات HV مدمجة.

• لا توجد تواصلات عالية أو منخفضة الجهد بالخارج، سهلة الاتصال.

• وظيفة الحماية الذاتية الجيدة. لا يمكن تشغيلها إذا لم يكن مقبض إخراج HV في الموقف الصفر. التشغيل بسيط. يتم إيقاف تشغيله تلقائيًا في حالة التوتر والتيار.هناك مقاومة في الداخلليس من الضروري توصيل المقاومة الخارجي.

• دقة ممتازة: يتم قياس تيار التسرب في الجانب HV بدقة العداد الرقمي: 1uA ، لا يلزم تحويل النطاق ،تخليص مقاومة وظيفة قياس التيار متوفرة في جانب الجهد المنخفضيستخدم المقاومة الدقيقة مع الاستقرار الجيد لقياس الجهد العالي.

المعلمات:

• الطاقة: AC220V + 10٪ ، 50Hz + 1٪;

• دقة مؤشر الجهد الخارجي: < 1٪

• دقة مؤشر التيار الخارجي: < 1٪

• معدل احتواء الريبل: <0.5%؛

• 0.75 مرة دقة مؤشر الجهد الخارجي: < 1٪ ، يمكن قفلها

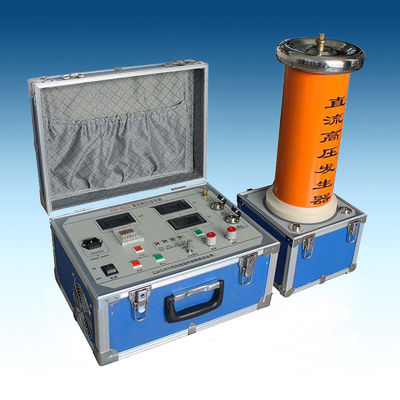

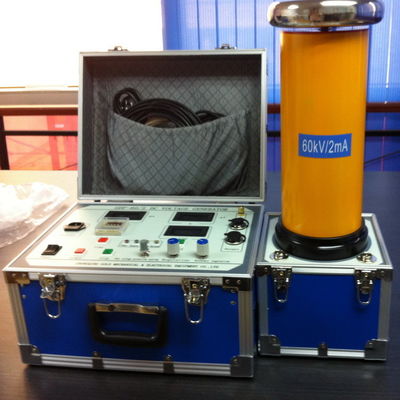

الصورة الحقيقية:
