| مكان المنشأ | الصين |
|---|---|
| اسم العلامة التجارية | LAB TECH |
| إصدار الشهادات | ISO9001 |
| رقم الموديل | ZGF-400kV/3mA |
| الحد الأدنى لكمية | 1 مجموعة |
| الأسعار | USD 8000 - 15000 / set |
| تفاصيل التغليف | علبة من الخشب الرقائقي، مجموعة واحدة لكل علبة، 1200 × 800 × 1500 مم |
| وقت التسليم | 20-25 يوما |
| شروط الدفع | تي / تي، خطاب الاعتماد |
| القدرة على العرض | 30 مجموعة في الشهر |
تفاصيل المنتج
منتوج وصف

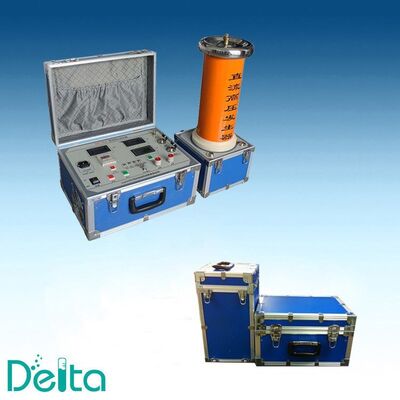

الـمجموعة اختبار الجهد العالي ZGF-400kV / 3mA DCهو مولد التيار المباشر عالي الجهد محفوف بالزيت والذي يتم تحفيزه بالسلسلة ومصمم لاختبار الميدان والمختبرات للكابلات الكهربائية من فئة 110kV و 220kV ، ومكافحات زيادة الأوكسيد الزنكية ، والأغلفة ،المحولات و أجهزة التبديليقدم خروجاً متواصلاً قابل للتعديل من 0 إلى 400 كيلو فولت من التيار المستمر عند 3mA من التيار القياسي، مع 0.75 U1mA وظيفة قياس فولتاج مرجعية تلقائية لاختبار التيار التسرب MOA (موقف أكسيد المعدن).
التطبيق
لا يزال اختبار الجهد المتردد ثابتًا هو الطريقة الأكثر عملية لتقييم حالة العزل للكابلات المملوءة بالزيت ، وكابلات XLPE القديمة حيث لا يتوفر اختبار AC ،ولقياس الجهد المرجعي 1mA (U1mA) و 0.75 U1mA التيار التسرب من معطلي أكسيد الزنك. 400kV / 3mA التصنيف يغطي 220kV معطلي و 110kV أنظمة الكابلات مع هامش مريح،في حين أن البناء المكون من وحدات خفيفة الوزن يسمح للوحدة أن يتم نقلها إلى المحطات الفرعية وخنادق الكابلات من قبل فنيين.
الخصائص الرئيسية
- مخرج قابل للتعديل المستمر من 0 إلى 400 كيلو فولت متزامن، تيار اسمي 3mA
- اختبار MOA التلقائي: يقيس U1mA و 0.75 U1mA تيار تسرب ، يحسب النسبة ويطبع النتيجة
- الاستقرار العالي تحت الحمل الكهربائي؛ عامل التموج أفضل من 0.5٪ عند الطاقة القياسية
- الحماية من الإفراط في الجهد والتيار والبدء الصفر مع التشغيل التلقائي
- شاشة LCD كبيرة مع قائمة باللغة الصينية / الإنجليزية ، و منحنيات الجهد والتيار في الوقت الحقيقي
- التشغيل المتكامل لـ 0.75 U1mA بمفتاح واحد لاختبار الجهاز
- خزان الجهد العالي المعزول بالزيت مع خيار المحول المبرد بالهواء أو المبرد بالزيت
- تصميم وحدات محمولة: خزان HV ووحدة التحكم وكابلات الاتصال في حالات منفصلة
المواصفات التقنية
| الجهد الخارجي الاسمي | 400kV DC (معيار القطبية السلبية، الإيجابية الاختيارية) |
| التيار المسموح به للخروج | 3mA |
| السعة الاسمية | 1200 واط |
| إمدادات المدخلات | التيار المتردد 220 فولت +/-10٪ ، 50/60 هرتز ، مرحلة واحدة |
| تنظيم الجهد | الجهد المستمر، 0-100٪ من الجهد المسمى |
| دقة الجهد | +/-1.5% من القراءة، +/-1 رقم |
| الدقة الحالية | +/-1.5% من القراءة، +/-1 رقم |
| عامل التموج | أقل من 0.5% عند الجهد الاسمي والتيار |
| عرض الجهد | شاشة LCD، 0-400.0kV، دقة 0.1kV |
| العرض الحالي | شاشة LCD ، 0-3000uA ، دقة 1uA |
| وسيلة عزل | زيت المحول، خزان HV مليء بالزيت |
| التبريد | تبريد الهواء الطبيعي، وظيفة مستمرة عند الحمل الاسمي |
| درجة حرارة البيئة | -10 درجة مئوية إلى +40 درجة مئوية |
| الرطوبة النسبية | أقل من 85%، غير مكثفة |
| الارتفاع | ما يصل إلى 2000 متر |
| الوزن الإجمالي | خزان HV حوالي 95kg، وحدة التحكم حوالي 8kg |
الملحقات القياسية
- خزان مولد HV مليء بالزيت مع غطاء الخروج HV
- وحدة تحكم رقمية مع شاشة LCD وطابعة
- عصا التفريغ مقياسية لـ 400 كيلو فولت
- ميكرو أمبتر و كابل قياس محمي
- كابلات التأرجح وعصا الأرض
- أغطية احتياطية وقناة ملء الزيت
- دليل تشغيل وصيانة باللغة الإنجليزية
- تقرير اختبار المصنع وشهادة المعايرة
معايير الاختبار
تم تصميم المجموعة لدعم الاختبار وفقًا لـ IEC 60060-1 (تقنيات اختبار الجهد العالي) ،IEC 60076-3 (مستويات عزل محولات الطاقة) و DL / T 596 (التجارب الوقائية لمعدات الطاقة)لاختبار معلق أكسيد الزنك U1mA و 0.75 U1mA يتبع الإجراء IEC 60099-5 و GB 11032.
لماذا اخترت هذه المجموعة
يتم تجميع كل وحدة، وملء بالزيت، وتشغيل على الجهد الاسمي لمدة ساعة واحدة قبل التسليم، مع شكل موجة الاختبار وتيار التسرب المسجل في تقرير المصنع.وحدة التحكم تخزن آخر 50 سجل اختبار، وهو مريح للمقارنة الدورية لتسرب التيار في نفس الموقع. نحن نقدم نسخ 220V / 50Hz و 110V / 60Hz المدخلات، ويمكن أن توفر مخرج قطبية إيجابية عند الطلب.
الأسئلة الشائعة
س: هل يمكن للمجموعة اختبار كابلات 220 كيلو فولت؟
ج: نعم. 400kV DC تغطي التيار المستمر في الجهد الاختباري للكابلات من فئة 220kV مع الحد. بالنسبة للكابلات الطويلة جدًا ، يجب التحقق من تيار الشحن مقابل التصنيف 3mA ،ويمكننا اقتباس نموذج 5mA إذا لزم الأمر.
السؤال: هل يضم قضيب إفراج؟
الجواب: نعم، يتم تضمين قضيب تفريغ بقوة 400 كيلو فولت مع رصاص الأرض في نطاق التوريد القياسي.
س: ما هو الضمان؟
ج: ضمان عام واحد على المجموعة الكاملة، مع الاستشارات التقنية مدى الحياة وتوفير قطع الغيار لمدة عشر سنوات.
