JF-2004 كاشف التفريغ الجزئي للمحول المحمول

JF-2004 جهاز الكشف عن تفريغ جزئي للمحول المحمول

مقدمة:

• التطبيق: أساليب الكشف غير المتطفلة للكشف عن عيوب الإفراج الجزئي في المعدات الكهربائية عالية الجهد وتحديد موقعها.
• مبدأ العمل: طريقة الترددات العالية للغاية (UHF) ، طريقة الموجات فوق الصوتية (UA) وطريقة الموجات الكهربائية الأرضية (TEV).
• نطاق تردد الكشف: UHF هو 3001500 ((MHz) ، الموجات فوق الصوتية هي 20200 ((KHz).
• نطاق القياس: UHF هو -80 ′′-20dBm ، والموجات فوق الصوتية هي 0 ′′ 90dB.
• الحساسية: 10٪ على الأقل (اعتمادا على المسافة بين جهاز الاستشعار ومصدر التفريغ).

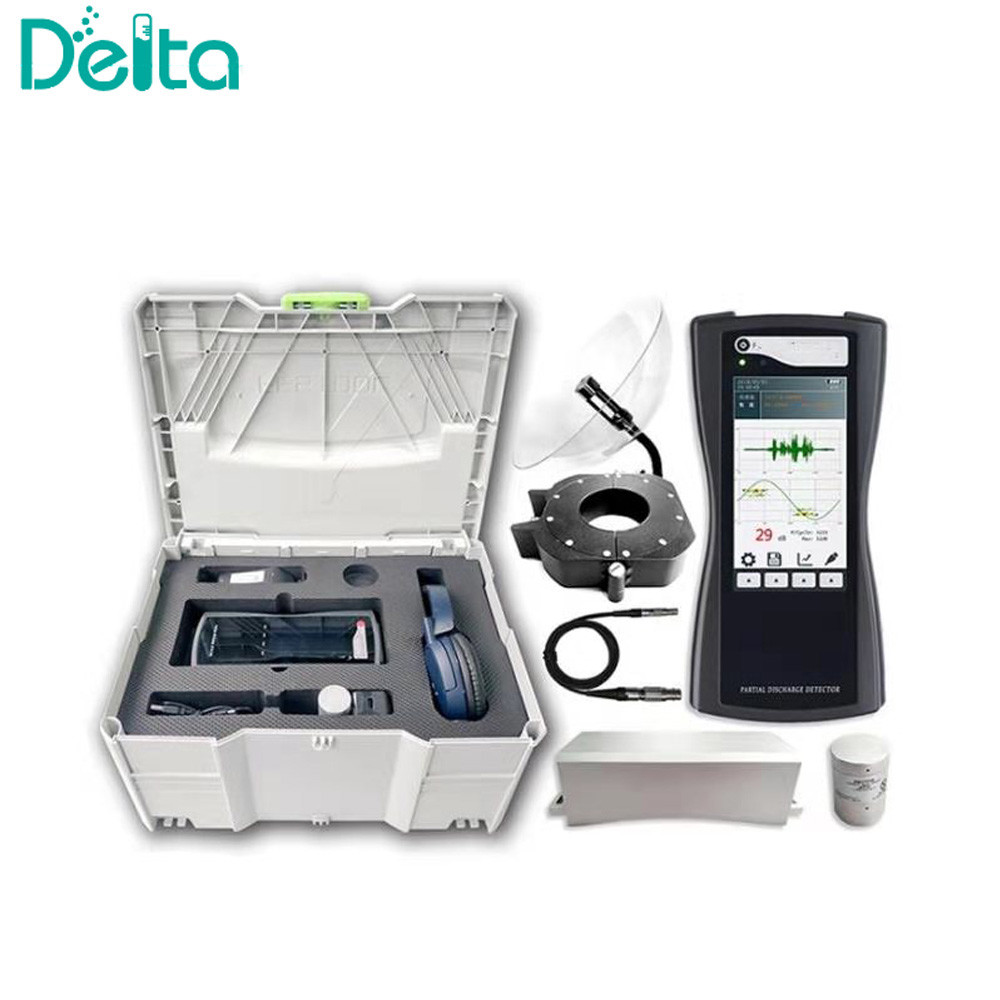

جهاز الاستشعار:

كاشف تفريغ جزئي JF-2004يحتوي على جهاز استشعار بالموجات فوق الصوتية المدمج، جهاز استشعار مكون من اثنين في واحد للموجات الجيوليكترية والموجات فوق الصوتية؛

1. جهاز استشعار UHF: 300 ′′2000 (((MHz) ، مع خصائص استقبال اتجاهية.
2. جهاز استشعار بالموجات فوق الصوتية: 20~200 ((kHz) ؛
3. الموجة الكهربائية الأرضية (TEV): 10 ~ 70MHz ؛

وظيفة البرنامج:

1. الكشف المستمر عن إشارات الترددات العالية للغاية، الموجات الكهربائية الأرضية والإشارات بالموجات فوق الصوتية لتحديد ما إذا كان هناك تفريغ جزئي.

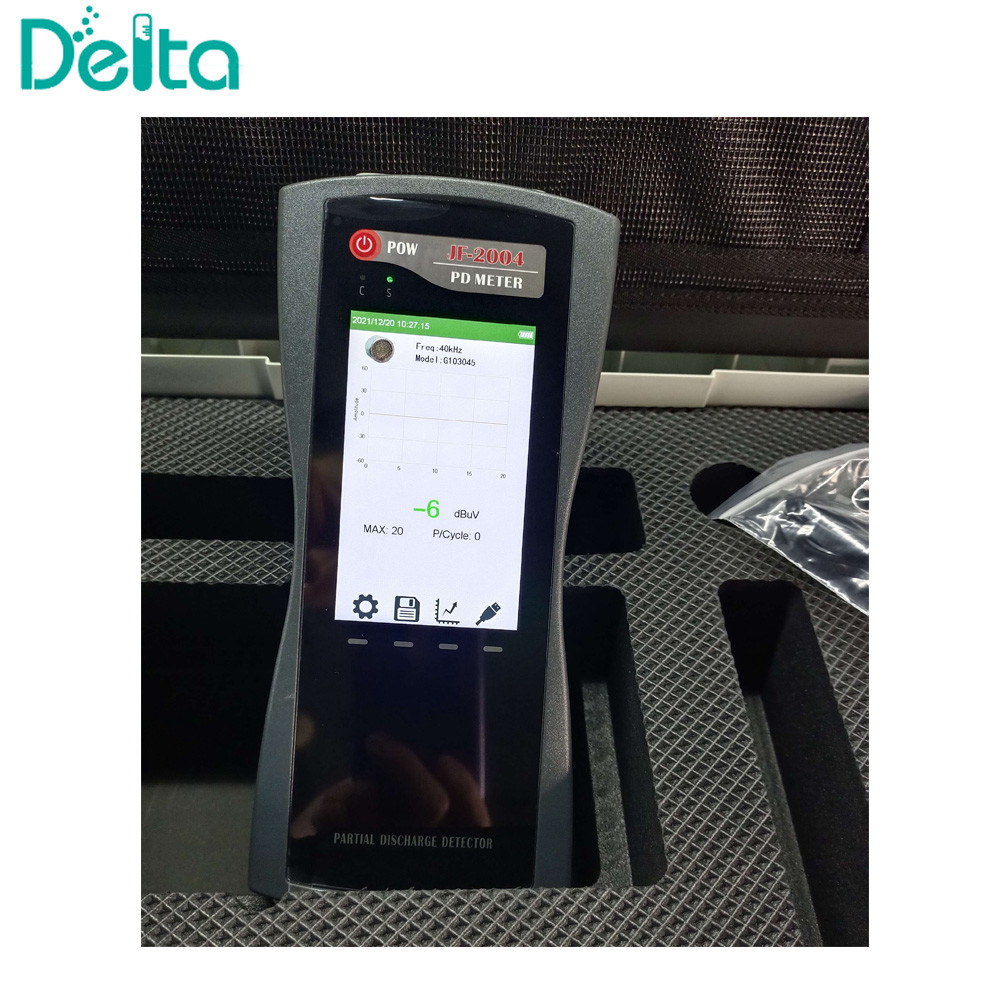

2. عرض في الوقت الفعلي اتجاه تغير الإشارة المقاسة ، والتي يمكن أن تجعل الحكم أكثر بديهية على تطور إشارة الإفراز الجزئي.
3. لديهم وظيفة تخزين البيانات في الموقع

المعلمات الأخرى:
