جهاز اختبار مؤشر الأكسجين الآلي بالكاملنموذج المذكرة

مقدمة:

• تم تصميم جهاز اختبار مؤشر الأكسجين لاختبار قابلية الاحتراق من خلال تركيز الأكسجين ، مما يسمح للمستخدم بمعرفة الحد الأدنى لتركيز الأكسجين حسب الحاجة إلى الاحتراق.

• مبدأ العمل هو: وضع العينة في مدخنة الاختبار، ملء مع الأكسجين والنيتروجين في المدخنة، إشعال العينة،ثم قياس الحد الأدنى لتركيز الأكسجين لدعم الاحتراق المستمر.

المعايير:

• ASTM: ASTM D2863

• إيزو: إيزو 4589-2

• NES: NES 714

مجال التطبيق:

• مواد البناء

• الأسلاك والكابلات

• الأثاث المغطى

• غيرها

الخصائص:

• يعتمد جهاز استشعار الأكسجين من نوع Servomex Paramagnetic الأصلي في إنجلترا، والذي يمكن أن يكون دقة +/- 0.1%؛

• جهاز الاستشعار أفضل من جهاز الاستشعار الكهروكيماوي التقليدي، لأنه لا يحتاج إلى تغيير بطارية الأكسجين، لذلك، لديه وقت رفع طويل أكثر دقة وسرعة وقت الاستجابة.

• مجهزة بمحكم تدفق الكتلة (MFC) لمراقبة نسبة خلط N2 و O2 ؛

• مجهزة بحاوية زجاجية من الكوارتز ذات درجة حرارة عالية.

• مجهزة بمشابك عينة مدعومة وغير مدعومة.

• مجهزة بجهاز إشعال محمول، ومرفق خزان الغاز، وصمام دبوس دقيق لضبط اللهب.

• الإعداد الرقمي لتركيزات N2 و O2

• برنامج الكمبيوتر + LABVIEW للتحكم في نسبة خلط N2 و O2 ، وقراءة تركيز O2 في غرفة الخلط ، وتخزين وطباعة نتائج الاختبار.

• احتفظ بمنفذ معايرة لتعديل المستشعر.

• تصميم قناة الهواء من الفولاذ المقاوم للصدأ، مجهزة بصلة مقاومة للحريق في الاتجاه الواحد، والصمام المغناطيسي، والمرشح الدقيق، لذلك، هو مستقر وآمن؛

• غرفة خلط الغازات المصممة براءة اختراع، والتي تضمن أن الغازات يمكن أن تخلط الغازات في وقت قصير، والبيانات أكثر دقة؛

المعلمات:

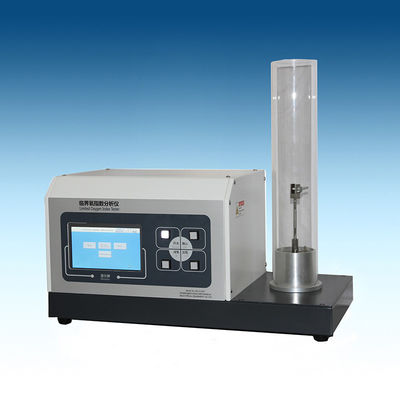

لو-أحد تحديد مؤشر الأكسجين اختبار الصورة الحقيقية:
