جهاز اختبار اللهب العمودي للكابلات BVC

اختبار الشعلة العمودية للأسلاك المتجمعة -- نموذج BVC

مقدمة:

• اختبار انتشار اللهب الرأسي للكابلات المجمعة هو سلسلة تتوافق مع معايير IEC 60332-3-10 (الفئة A ~ D).
• The test measures the expansion of vertical flame to the electronically or optically vertical cable or wire using the standard ignition source while supplying a certain amount of air to a chamber of a defined volume.

• بالإضافة إلى ذلك، إذا تم ضبط محرّق اختبار انتشار اللهب الرأسي للكابلات المجمّعة بزاوية 20 درجة، فيمكن قياسه بموجب معيار IEEE 383 ((IEEE 1202).يمكن أن يقيس قيمة ديناميكية النار كـ H.R.R (معدل إطلاق الحرارة) ، S.P.R (معدل إنتاج الدخان) وهلم جرا.

المعايير:

• IEC 60332-3-10:2000;
• IEC 60332-3-21 ~ 25:2000

الخصائص:

• غرفة الاختبار لها أبعاد 1000±100 ((W) × 2000±100 ((D) × 4000±100 ((H)) ملم.
• يقع السطح السفلي لغرفة الاختبار أعلى من الأرض بينما يتم استكمال الجانب الخلفي بمادة معزولة لعزلها من الحرارة.في الجزء السفلي من غرفة الاختبار،هناك فتحة بحجم 800±20 ((W) x 400±10 ((D) في وضع 150±10mm من الجانب الأمامي من الغرفة لتزويد الهواء.
• هناك فتحة نفايات بحجم 300±30 ((W) x1,000±100 ((D) في الزاوية الخلفية من القسم العلوي لغرفة الاختبار للسماح بإطلاق الدخان أثناء الاختبار.
• يتم تثبيت فخ اللهب على الجانب الأمامي من المحرق من اختبار انتشار اللهب الرأسي لمنع النيران العكسية من البروبان لضمان أقصى قدر من السلامة.
• على عكس معدات IEC60332-3 التقليدية ، يقوم اختبار انتشار اللهب الرأسي بتسجيل جميع ظروف التحكم والاختبار مع الكمبيوتر لإضافة سهولة الاستخدام.
• إذا أوقف اختبار الاحتراق المفرط بسبب جهاز رش الماء المثبت لإطفاء.
• البرنامج على متطلبات القياسية و 70,000Btu / h يمكن برمجته.
• أبعاد سلم الفولاذ المقاوم للصدأ العريض: 500 ((W) ×3، 500 ((H) mm.
• أبعاد سلم الفولاذ المقاوم للصدأ القياسية: 800 ((W) ×3، 500 ((H).
• مجموعتين من محرقة البروبان القياسية ومزيج فنتوري

• اتبع الفئة القياسية يمكن برنامج لتحديد اختبار.

المعلمات:

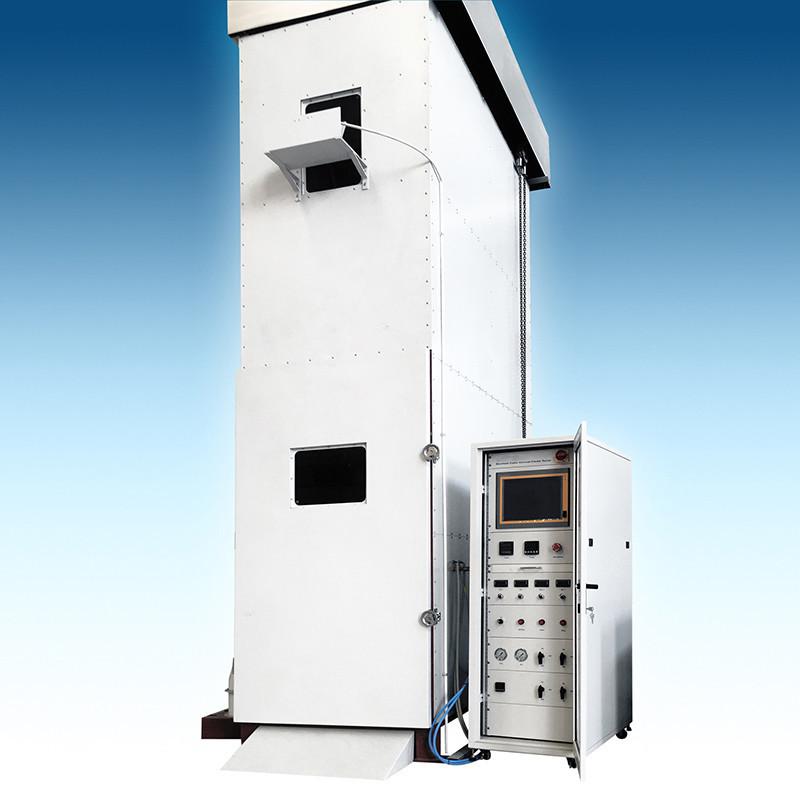

BVC الصورة الحقيقية:
