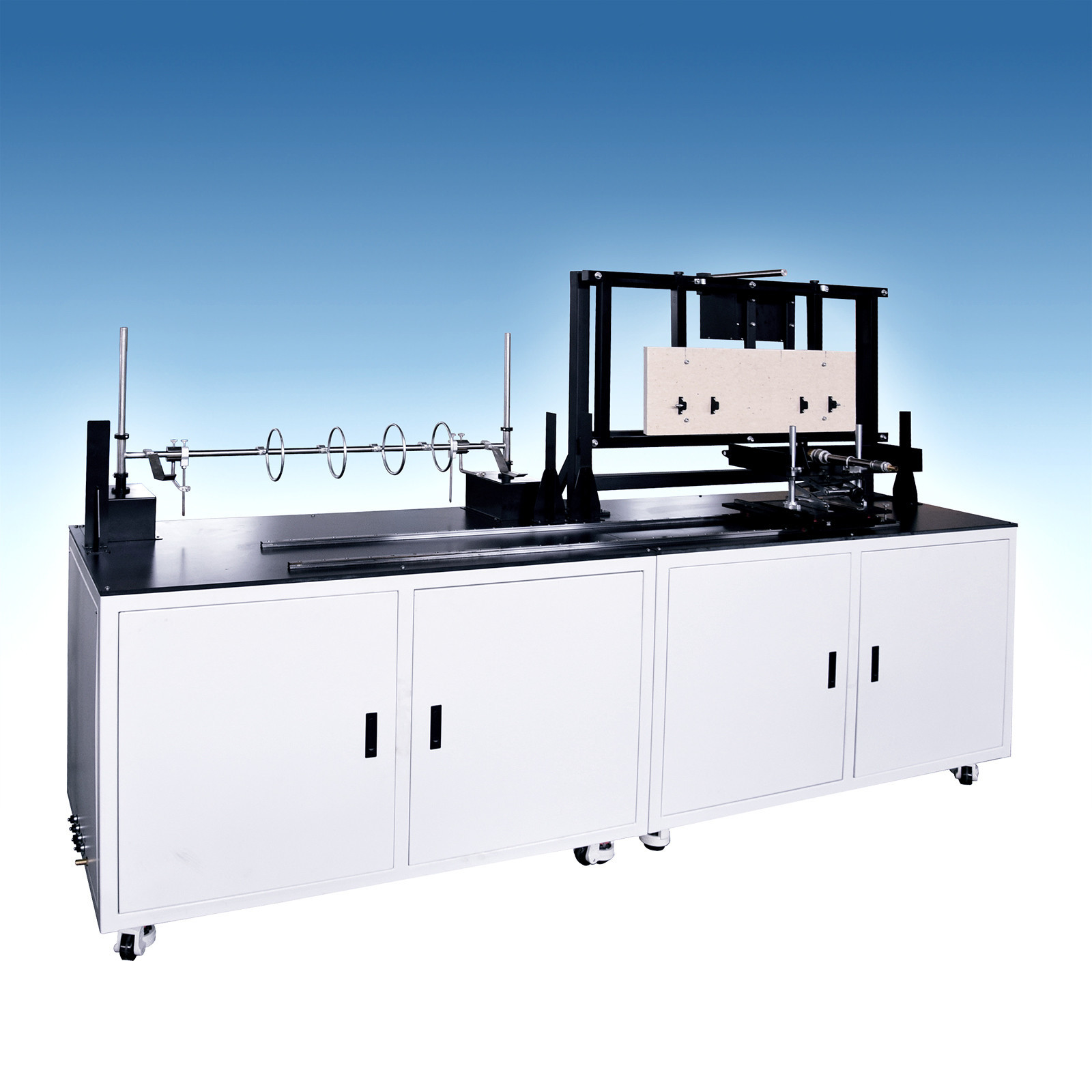

IEC60331 معدات اختبار مقاومة الحريق للكابلات الكهربائية -- نموذج CFRT

مقدمة:

CFRT IEC60331 Electric Cable Fire Resistance Testing Equipment is used for testing cables required to maintain circuit integrity when subject to fire alone or fire with shock where the test condition is based upon flame with a controlled heat output corresponding to a temperature of at least 750˚C or fire with shock at a temperature of at least 830 °C.

المعايير المرجعية:

• IEC 60331 الاختبار للكابلات الكهربائية في ظل ظروف الشمسية سلامة الدوائر
• IEC 60331 الجزء 11 النار وحدها عند درجة حرارة اللهب 750 درجة مئوية على الأقل.
• IEC 60331 الجزء 21 الكابلات ذات الجهد الاسمي حتى 0.6/1kV بما في ذلك.
• IEC 60331 الجزء 12 النار مع الصدمة عند درجة حرارة اللهب من 830 ̊C على الأقل.
• IEC 60331 الجزء 31 الحريق مع الصدمة الكابلات ذات الجهد القياسي يصل إلى 0.6/1kV بما في ذلك.

المواصفات:

الخصائص:

• مصدر الحرارة: حارق غاز البروبان من نوع الشريط AGF
• هيكلة مع 3 صفوف من الثقوب العرضية، متوسط عرض الأمامية من الوقود: 15mm، قطر الثقب: 1.32mm، المسافة بين المركز: 3.2mm.
• سلسلة ثقوب مطلية في ثقب الطيار للحفاظ على اللهب في كلا الوجهين من لوحة البرنر.
• يتم تثبيت اثنين من الحرارة أفقيا منفصلة 45 ملم يسارًا ويمينًا من خط وسط المحرق للتحقق من درجة الحرارة.
• منظمات تدفق الكتلة لتنظيم تدفق الغاز والهواء، دقة لا تقل عن 1.5%.
• البرمجيات يمكن أن تظهر درجة حرارة معايرة الوقود وسرعة تدفق البروبان و الهواء الخ
• يتم توفير التيار بواسطة محول نجم ثلاثي المراحل بقدرة كافية للحفاظ على فولتاج الاختبار المطلوب عندما لا يمكن الحفاظ على سلامة الدائرة.
• مؤشر اتصال الموصل (مؤشر LED) لتشكيل تيار.
• يتم تعيين قيمة الجهد تلقائيًا بواسطة البرنامج وتعديله بواسطة جهاز تحكم لوحة.
• العرض الرقمي لبيانات التيار والجهد، دقة التيار هي 0.001A.
• الحماية من التيار باستخدام فيوز مع 2A.
• يتم جمع بيانات القياس في الوقت الحقيقي لجميع التيارات والجهد بواسطة الكمبيوتر ، ويتم إنشاء منحنيات التيارات والجهد.
• عندما لا يمكن الحفاظ على سلامة الدائرة، يتم إطفاء مصباح المؤشر المقابلة، والكمبيوتر يحدد تلقائيا الحالة وتسجيل الوقت،ويرسل الإنذار الصوتي والضوئي.
