نظام تحديد العيوب في الكابلات

مقدمة:

نظام تحديد عيب الكابل المحمول CFL يمكن اختبار جميع أنواع كابلات الكهرباء (فئة الجهد 1KV ~ 35KV) ، الكابلات المحلية، الكابلات المتكافئة، الدائرة القصيرة، الأرض، تسرب المقاومة العالية، فشل الفلاش اوفر المقاومة العالية من خطوط الهواء المعدنية،والاتصال المكسور والسيئ من الكابل.

نظام تحديد عيب الكابل المحمول CFLويمكن أيضا اختبار طول الكابل وسرعة الموجة الكهربائية على الكابل.

لاختبار عيب قوس HV من الكابل، الأرضية عالية وانخفاض المقاومة، وقطع قصير وكسر الكابل، سوء الاتصال، الخ؛

إذا تم تجهيزها بجهاز تحديد العيوب، فإنه يمكن أن يقرر الموقف المكسور الدقيق للكابل، ينطبق على كابلات الطاقة في أنواع مختلفة، والجهد وكابلات الاتصالات؛

الخصائص:

متعددة الوظائف، آمنة، سرعة سريعة ودقيقة. انها تستخدم طريقة LV النبض وطريقة فلاش اوفر HV لاختبار، يمكن اختبار أنواع من خطأ الكابل، إذا كانت مجهزة بموقع الصوت،يمكن بدقة وضع نقطة الخطأ.

دقة عالية، تعتمد تقنية أخذ العينات عالية السرعة، سرعة أخذ العينات A/D هي 100MHz، والقرار هو 1m، منطقة الكشف العمياء هي 1m.

درجة عالية من الذكاء، نتائج الاختبار تظهر تلقائيًا على شاشة LCD.

يمكن تخزين ومراجعة شكل الموجة والمعايير، هذه المعلومات لن تفقد بعد إيقاف تشغيل.

عرض مزدوج، مقارنة شكل الموجة المقاس وشكل الموجة العادي للكابل العيب، فائدة لمزيد من الكشف عن العيب.

مع وظيفة نسبة توسع شكل الموجة، تغيير نسبة شكل الموجة، وتوسيع شكل الموجة لاختبار.

تعرض مباشرة المسافة المباشرة أو المسافة النسبية بين نقطة الخطأ ونقطة القياس.

يمكن تعديل السرعة وفقا للكابل مختلفة القياس.

تصميم محمول ، صغير الحجم ، مع بطارية قابلة لإعادة الشحن ، سهلة الحمل والتشغيل.

المعلمات:

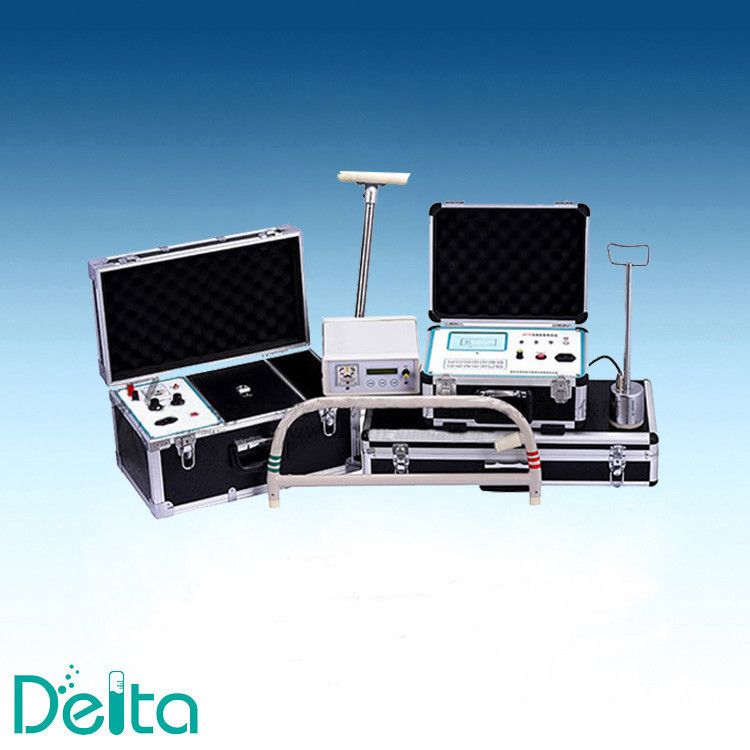

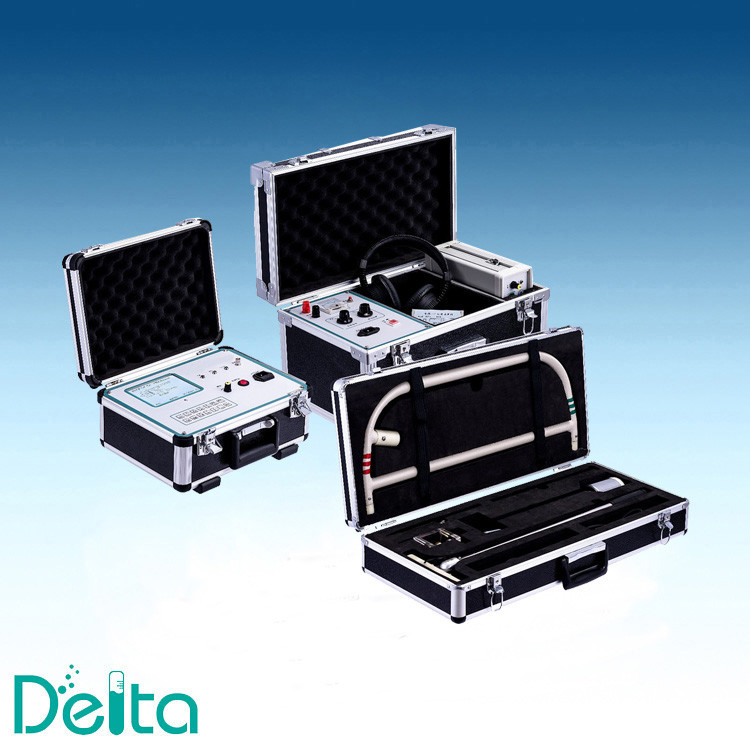

نظام تحديد عيب الكابل المحمول CFL الصورة الحقيقية
