مادة حارقة واحدة...النموذج: SBI

مقدمة:

• The Single Burning Item (SBI) is a method of test for determining the reaction to fire behavior of building products (excluding floorings) when exposed to the thermal attack by a single burning item (a sand-box burner supplied with propane).

• يتم تركيب العينة على عربة يتم وضعها في إطار أسفل نظام العادم. يتم مراقبة رد فعل العينة على المحرق بصرياً وأدائيًا.يتم قياس معدلات إطلاق الحرارة والدخان بالأدوات ويتم تقييم الخصائص الفيزيائية عن طريق الملاحظة.

المعايير:

• EN 13501؛

• EN 13823؛

مجال التطبيق:

• مواد البناء

• غيرها

الخصائص:

• يتكون عنصر الاحتراق الواحد (SBI) من عربة، وإطار ثابت، وغطاء لجمع الغاز، ومجمع، وأنابيب العادم من النوع J، ومروحة طرد مركزي، وجهاز ضبط سرعة الرياح،قسم القياس الشامل، خزانة تحليل الغازات، نظام جمع البيانات.

• يمكن تثبيت العربة مع عينتين عموديتين. الجزء السفلي من الزاوية العمودية هو حارق صناديق الرمل. يتم اعتماد طريقة الإشعال السطحية،ويتم تجهيز نظام الكشف عن اللهب كجهاز حماية من الانهيار;

• الإطار الثابت يدعم غطاء جمع الغاز. يتم تثبيت الإطار بمحرق مساعد ومجهز بنظام كشف اللهب كجهاز حماية من الانهيار.

• جهاز جمع غازات الفولاذ المقاوم للصدأ، يقع في الجزء العلوي من الإطار الثابت، يستخدم لجمع غازات الاحتراق.

• أنابيب إخراج الدخان من الفولاذ المقاوم للصدأ من النوع J ، والقطر الداخلي هو (315 + 5) ملم مع عزل القطن المعدني المقاوم لدرجات الحرارة العالية 50 ملم.

• يجب أن يخرج نظام إخراج الدخان بشكل مستمر مع سرعة 0.50m3/s-0.65 m3/s، ويتم تنظيمه عن طريق تحويل التردد.

• جهاز تحكم تدفق الكتلة، نطاق القياس 0g/s-2.5g/s، دقة القراءة لا تقل عن 1.5%؛

• يمكن التحكم تلقائيًا في إمدادات الغاز إلى معدل تدفق 647mg / s و 2000mg / s ، يمكن لنظام التحكم في الغاز ضمان أن سرعة إمدادات الغاز في عملية تغيير الاختبار يجب ألا تتجاوز 5mg / s ،لضمان إنتاج الحرارة من 30.7 + 2kW

• يتكون نظام أخذ عينات غاز الدخان من مرشح رماد، ومصيدة باردة، وعمدتين لتجفيف، ومضخة أخذ عينات ومضخة استدارة، بحيث يتم تنظيف غاز العينة وتجفيفه بشكل فعال.

• محلل الأكسجين البارامغناطيسي، نطاق القياس من 0-25٪، قياس تركيز الأكسجين في الغاز، نطاق التركيز من 0-25٪، T90<12 ثانية؛ محلل ثاني أكسيد الكربون تحت الحمراء غير التشتت: CO2:0 ~ 10٪؛

• خط أنابيب بطول 2155 ملم، مجهز بمسبار الضغط، وثلاثة أزواج حرارية، ومسبار أخذ عينات الغاز، ونظام الضوء الأبيض.

• مسبار ذو اتجاهين، مع نطاق لا يقل عن (0-100) با ودقة مستشعر الضغط المدخل 2 با متصل. وقت الاستجابة لمخرج مستشعر الضغط 90% لا يزيد عن 1 ثانية.

• النظام الضوئي من النوع الساطع ، مع درجة حرارة اللون (2900 + 100) K ، ويتم تثبيت المفصل المرن على جانب أنبوب العادم.

• كاشف صواريخ السيليكون، مع استقرار خطي بنسبة 0.1%؛

• يتم إدخال الهواء إلى الأنابيب الجانبية للحفاظ على نظافة الجهاز البصري ، والذي يمكن تحقيقه بواسطة الهواء المضغوط.

المعلمات:

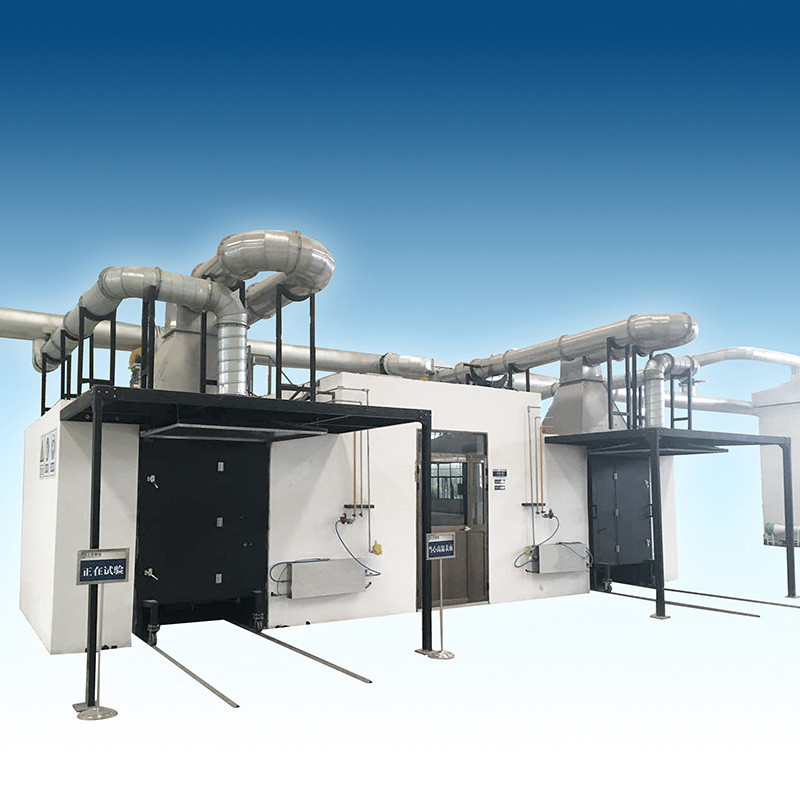

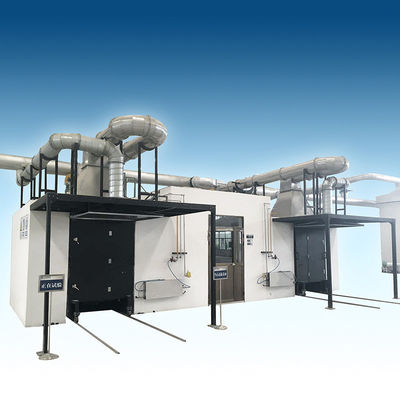

SBI واحد حرق البند الصورة الحقيقية:
