منظمة الصحة الدولية ISO5658-2 معدات اختبار انتشار اللهب الجانبي على سطح الجدران حسب ASTM E1317

مقدمة:

• اختبار انتشار اللهب الجانبي على سطح الجدران يستخدم لتقييم خصائص احتراق مواد البناء ومواد السفن ويقيس سرعة انتشار اللهب، واللهب للاشتعال عن طريق المسافاتCFE (التدفق الحرج عند الإطفاء) والإفراج الكلي عن الحرارة.

• This test method is originated from ISO 5658-2 (Reaction to fire tests–Spread of flame- Part 2 Lateral spread on building products in vertical configuration) and measures combustion characteristics of vertical specimen (155mmX800mm).

• يتم تعريض العينة لحقل الحرارة الإشعاعية المعقولة ويتم قياسها بواسطة ثيرموبول للغازات العادم المعايرة من خلال تقدم الاحتراق بوحدة في م.ف.

• اختبار انتشار اللهب الجانبي على سطح الجدرانيسجل سرعة انتشار اللهب بعد ذلك يسجل وقت الإشعال وإطفاء اللهب لكل مسافة من العينات. ونتائج الاختبار الأخرى هي الحرارة للإشعال (MJ / m2) ،الحرارة للاحتراق المستمر (MJ/m2)، تدفق الحرج عند الإطفاء (كيلوواط/م2) ، متوسط الحرارة للاحتراق المستمر (MJ/م2) ، إجمالي حرارة الإفراج (كيلوواط) وهكذا.

المعايير المرجعية:

• إيزو 5658-2: رد الفعل على اختبارات الحرائق - انتشار اللهب - الجزء 2 انتشار جانبي على منتجات البناء في التكوين الرأسي.
• قرار منظمة البحرية الدولية (IMO) A. 653 ((16): توصية بشأن إجراءات اختبار الحريق للاحتراقية للمواد النهائية للجدران والسقف والطابق.
• ASTM E 1317: أسلوب اختبار قياسي للاحتراقية في التشطيبات السطحية البحرية

المواصفات:

• السكة الحديدية لقياس تدفق الحرارة بسهولة من لوحة الإشعاع في فترة 50 ملم.
• برنامج المنظمة البحرية الدولية لتسهيل جميع المعايير والاختبارات وكذلك طباعة النتائج من خلال المعايير (IMO ، ISO) ؛
• جهاز تحكم درجة حرارة لوحة الإشعاع: معدات لمنع الشعلة من العودة نحو الجانب الخلفي من لوحة الإشعاع ، والتحقق من درجة الحرارة الداخلية لوحة الإشعاع ويقوم تلقائيًا بحجب غاز sol.v/v في حالة تدفق النيران العكسي;
• MFC (تحكم تدفق الكتلة) لقياس كمية الحرارة من غاز الميثان بسهولة في قياس تدفق الحرارة الحرج.
• خيارات مضادة للانفجار لجميع أنظمة التحكم للسلامة في الاحتراق في لوحة الإشعاع وكذلك صمام التحقق وصمام إيقاف الغاز الخاص به (صمام سولينويد) لمنع تدفق العكس في خط الغاز.
• كاميرات تصوير لمراقبة وحفظ ظروف الاختبار في برنامج أثناء الاختبارات.
• انبعاثات: 0.01 m3/s
• الحجم: 1650*810*1985ملم، 300 كجم
• مصدر الطاقة: 220 فولت AC، 60 هرتز، 10 A؛
• مصدر الغاز: غاز البروبان، غاز الميثان، غاز الأسيتيلين، الهواء المضغوط.

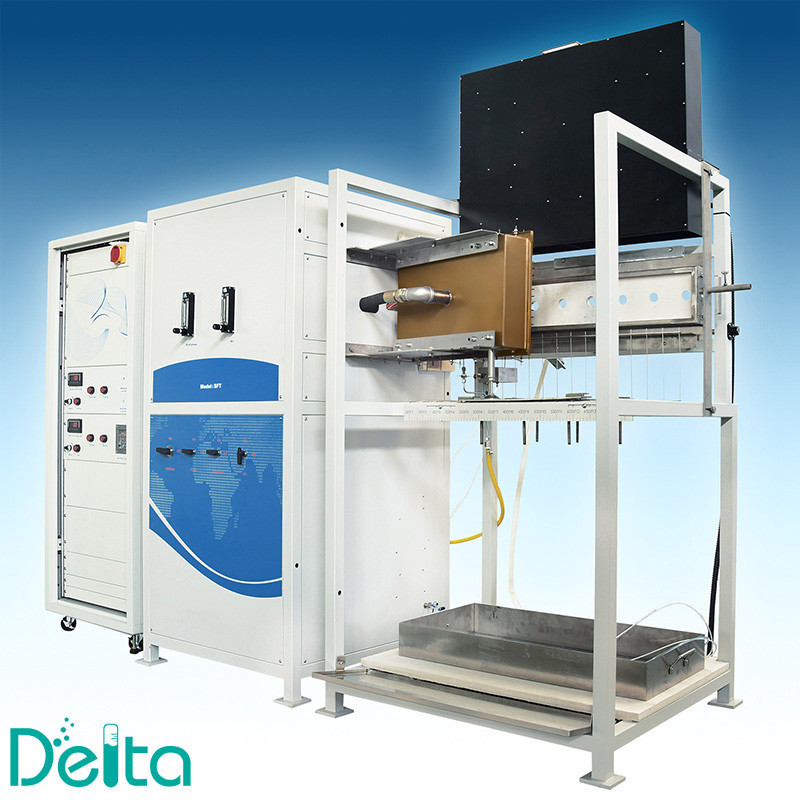

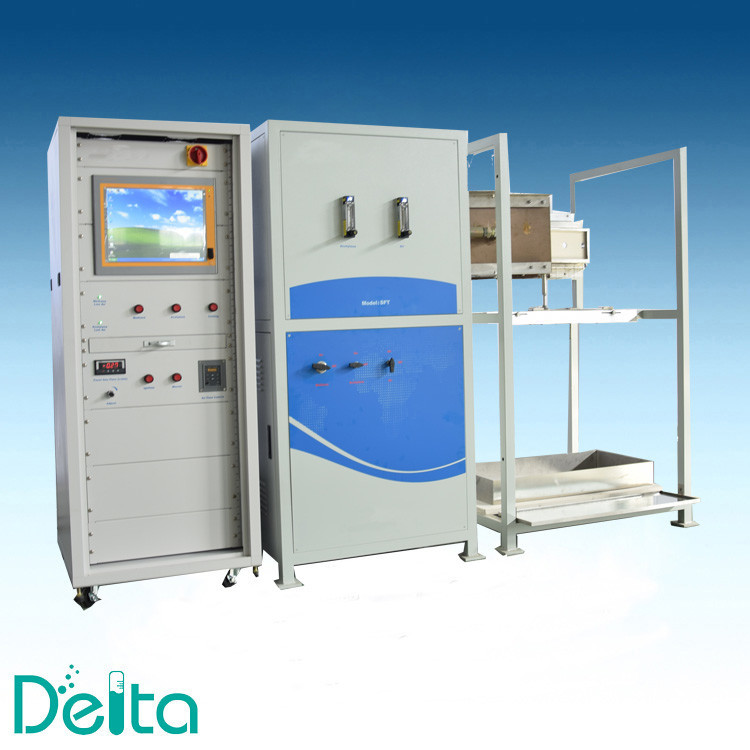

اختبار انتشار اللهب الجانبي على سطح الجدرانالاختبارالصورة الحقيقية
