اختبار قابلية مواد البناء للاشتعال بموجب BS476 الجزء 12

مقدمة:

• قابلة للتطبيق على مواد البناء البريطانية ومعايير اختبار مقاومة اللهب عالية الحديد، تتوافق مع معايير BS 476-7،طريقة الاختبار لتحديد تصنيف سطح انتشار اللهب للمنتجات.

• BS476-7 اختبار قابلية مواد البناء للاشتعال ضد الحريق المباشريستخدم أساسا لتحديد امتداد اللهب الذي على السطح المعرض للجدار والسقف. طريقة الاختبار هو من خلال التغيير التدريجي للحرارة الإشعاعية،مع اللهب الصغير لإشعال العينات، وتحديد تدفق الحرارة الحرجة.

• BS476-7 اختبار قابلية مواد البناء للاشتعال ضد الحريق المباشر مساحة لوحة الإشعاع هي 850mm × 850mm ، يعتمد حامل عينة الاختبار طريقة تبريد المياه ، مجهزة لوحة معايرة ومستشعر تدفق الحرارة ، والذي يمكن أن يعادل ملف تدفق الحرارة.المعدات الاختبارية هي أعلى المطلوبة للمساحة مختبر، من أجل تجميع جهاز الاختبار، يحتاج المستخدم إلى مزيد من تدابير الأمان.

المعايير:

BS 476 الجزء 7

مجال التطبيق:

• مواد البناء

الخصائص:

• يتكون هذا الجهاز من لوحة إشعاعية مثبتة عموديا في محيط ومدعومة على إطار.

• لوحة الإشعاع ملوثة بمزيج من الغاز والهواء

• لوحة الإشعاع مساحتها 850 ملم مربع للكتلة المبرقة من النوع الحارق المسامة المصممة لإعطاء احتراق فعال لمزيج الهواء والغاز والهواء،مع عدم وجود اشتعال على وجه اللوحة في ظروف التشغيل.

• يتم دعم لوحة الإشعاع ومحيطها على إطار بحيث يكون مركز اللوحة حوالي 1250 ± 100 مم فوق مستوى الأرض.

• حامل العينة وترتيب اللهب التجريبي مثبت على جانب واحد من الجهاز.

• يحتوي حامل العينة على إطار فولاذي يتم تبريده بالماء مع لوحات وجهية تبرد بالماء.لوحات الوجه هو تداخل العينات من قبل 20±2mm على حوافها العليا والسفلية وعلى الحافة العمودية المجاورة لوحة الإشعاع.

• يتم وضع مشبك محمل بالربيع لتثبيت العينة ضد لوحات الوجه.

• إمدادات المياه المحمولة إلى حامل العينة تجعل الحرارة القصوى لا تتجاوز 35 درجة مئوية عند الخروج من حامل العينة.

• The specimen holder assembly is located at 90±2° to the face of the radiation panel and in such as way that the faces of the top and bottom guides of the specimen holder are in the same plane as the inside face of the surround to the radiation panel.

• ارتفاع حامل العينة مغلق بحيث يسمح له بالتأرجح أفقيًا ، بعيداً عن وجه لوحة الإشعاع بين الاختبارات ،من وضع الاختبار إلى وضع الاستعداد والعكس صحيح.

• المُحرّك التجريبي يتكون من أنبوب فولاذي.

• خطوط إمدادات الغاز والهواء إلى لوحة الإشعاع تحتوي على عدادات تدفق، ومراقبي الضغط، وصمامات التحكم وأجهزة السلامة.

• مقياس تدفق الحرارة: النطاق: 0 ~ 50 كيلوواط/م2؛ انبعاث السطح:ɛ=0.95±0.05.

• لوحة معايرة وهمية مع حامل، ومقياس تدفق الحرارة المعايرة والتركيب.

المعلمات:

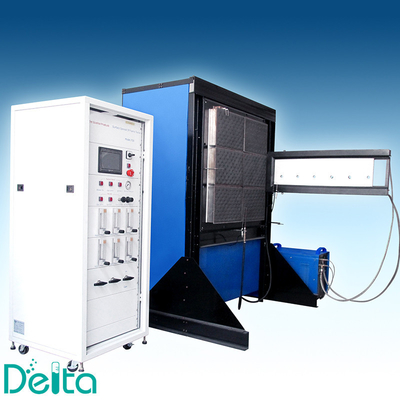

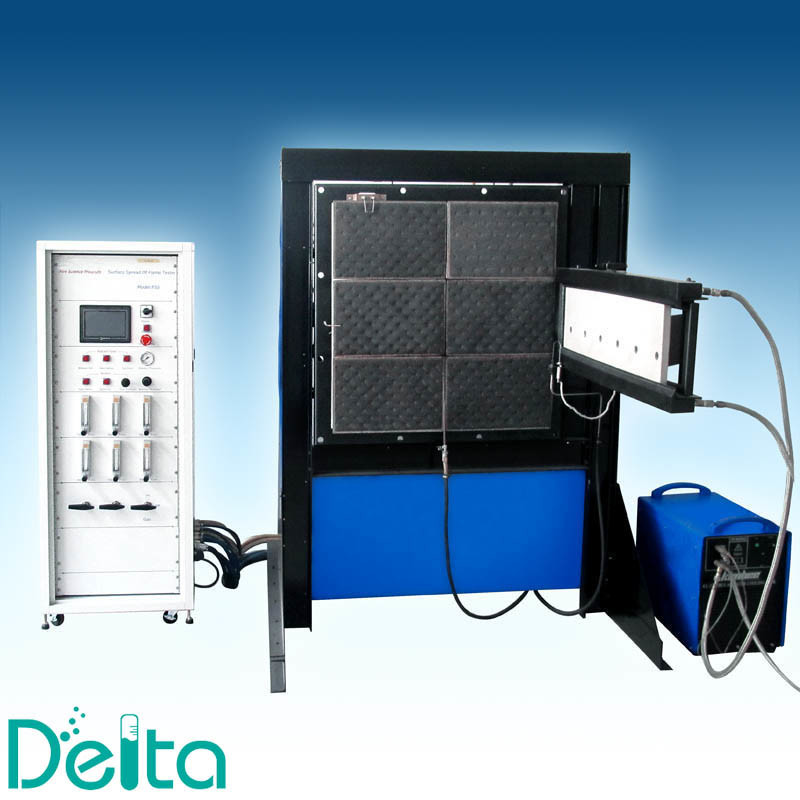

BS476-7 اختبار قابلية مواد البناء للاشتعال ضد الحريق المباشرالصورة الحقيقية
