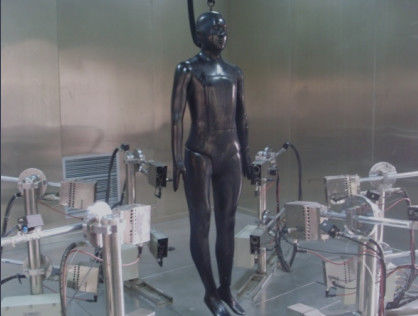

ISO13506-1,2 ASTM F1930 جهاز اختبار إبتلاع اللهب في الدمية

أجهزة اختبار إبتلاع اللهب للنموذج ASTM F1930

مقدمة:

• جهاز اختبار إبتلاع اللهب في الدميةتتوافق مع معايير ISO13506 و ASTM F1930.
• تقييم أداء الملابس تجريبيًا في بيئة محاكاة للنار الفارغة التي تتحكم في تدفق الحرارة وتوزيع اللهب ومدة دمية اختبار اللهب.
• لتحليل نطاق الحروق وقياس وقت الحروق من الدرجة الثانية والثالثة باستخدام هذا النظام".

عن النظام:

• وهي تتكون من غرفة الاختبار، ونظام التحكم، والمنكر، ونظام جمع البيانات، ونظام جمع الصور والبرمجيات.
• يمكنه أن يعدل توحيد تدفق الحرارة الحاد، ويجمع ويحسب درجة حرارة البشرة والجلد والأنسجة تحت الجلد، ويستكمل تحليل الحروق من الدرجة الأولى،حروق من الدرجة الثانية والألم، وتوقع درجة ونطاق الحرق، من أجل استكمال تعريف الملابس الواقية لخصائص الحماية.

مانيكين:

• يلبي الاختبار متطلبات معيار ISO 13506 و ASTM f1930 ، ويحقق حجم الدمية متطلبات ASTM d6240 ؛
• تم تصنيع نموذج المانيكين من مواد مركبة سيراميكية غير قابلة للتحلل وقوية للحريق.
• الدمية لديها مفاصل الكتف والمرفق والركبة والكاحل.
• يتم توصيل كابل الاتصال بجسم الدمية من الجزء العلوي من الرأس أو الرقبة الخلفية.
• تم توزيع 122 جهاز استشعار في جميع أنحاء الدمية

أجهزة الاستشعار:

• المصنوع من سبيكة النحاس، ويتم لحام الحرارة على الجزء الخلفي من جهاز الاستشعار لقياس تغير درجة حرارة الصفيحة النحاسية.
• نطاق الإشعاع الحراري لا يقل عن 0-167kw / m2 ؛
• يتم رش سطح جهاز الاستشعار بطلاء أسود مقاوم لدرجات الحرارة العالية.
• وقت الاستجابة للمستشعر الحراري أقل من أو يساوي 0.1 ثانية.

غرفة الاختبار:

• تم تصميم غرفة الاختبار من زجاج الكوارتز المقاوم للنار وبنية فولاذية. حجم الغرفة هو 4m طول × 3.5m عرض × 3m ارتفاع.
• توفر الغرفة لهبًا متساوًا لسطح الاختبار للمناديل وتوفر مساحة كافية للتحديد.
• يجب تزويد الغرفة بمعدات تهوية مستقلة لضمان إمدادات كافية من الأكسجين أثناء الاختبار، ويجب تصريف غازات العادم بعد الاختبار.
• معدل تصفية المروحة قابلة للتعديل، وحجم الهواء العادم لا يقل عن 25m3 / min. يمكن أن يوفر أيضا هواء تبريد مع حجم الهواء العادم الأصغر.
• يتم تجهيز كاشف تسرب الغازات القابلة للاشتعال وكاشف فتح الباب وإغلاقه في غرفة الاحتراق لضمان سلامة الموظفين والفحص.

نظام التحكم:

• تم استخدام 12 محرقة مستوردة وقسمت إلى 6 مجموعات، 2 في كل مجموعة
• تتكون مجموعة الوقود من تخطيط مستطيل لتوفير تدفق حرارة حاد متساوٍ من 84 كيلوواط / م2 على الأقل لسطح الدمية.
• يتم ترتيب خط أنابيب الغاز باستخدام أنابيب الفولاذ المقاوم للصدأ ، ويستخدم خرطوم مضاعف للنار للاتصال بمجموعة الوقود.
• الصمام الكهربائي المقاوم للانفجار في المدخل يتحكم في تشغيل الغاز وإيقافه ، ومدة الاستجابة هي 0.1 ثانية.
• يتم التحكم في تدفق الغاز بواسطة جهاز تحكم تدفق الكتلة للسيطرة بدقة على تدفق الغاز لضمان استقرار ويمكن تكرار موقع الحريق.
• يتم تجهيز المحرقة بمشعل طويل مفتوح للحريق الآمن. أثناء الاختبار التجريبي للحريق ، يتم الحفاظ على حالة الاحتراق طوال العملية لضمان سلامة الإشعال.

نظام جمع البيانات:

• الكمبيوتر + Labview يدرك نظام أخذ عينات وتحليل البيانات عالية التردد متعدد القنوات ؛
• تبني منصة استحواذ بيانات العلامة التجارية المستوردة واتصال إيثيرنت لتحقيق التزامن الزمني للقياس الموزع ؛
• يتم اعتماد وحدة اكتساب درجة حرارة العلامة التجارية المستوردة، وتردد أخذ العينات هو 95 هرتز / قناة، ودقة أخذ العينات هي ± 0.29 درجة مئوية، والقرار هو 0.01 درجة مئوية.
• استخدام منصة البرمجيات Labview لتحقيق اكتساب البيانات المزامنة وعرضها وتسجيلها.
• يتم جمع 124 جهاز استشعار وبيانات البيئة الحرارية بشكل متزامن.

البرمجيات

• يعتمد برنامج اختبار النظام على تحرير Labview ، التصميم الوحدي ، الواجهة البسيطة ومحتوى البيانات الغني ؛
• يمكن معايرة درجة الحرارة وتدفق الحرارة لكل قناة، ويتم تجهيز كل جهاز استشعار للقناة مع منحنى تصحيح.
• معايرة الحرق من الدرجة الثانية للمستشعر.
• يمكن تعيين تدفق الغاز لكل قناة.
• معايرة ظروف التعرض: يتم وضع الدمية المعدلة مع جهاز الاستشعار في بيئة انفجار لتأكيد قيمة تدفق الحرارة والقيمة المتوسطة والانحراف المعياري لكل قناة.

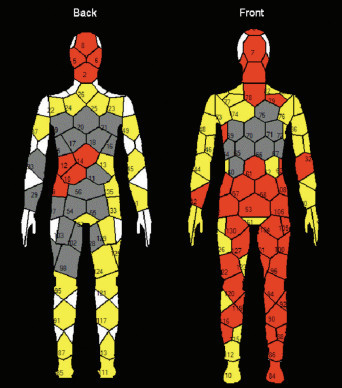

• تحليل منطقة الحرق من الدرجة الثانية لسطح الدمية.
• تحليل منطقة الحرق من الدرجة الثالثة لسطح الدمية.
• تحليل مساحة الحرق الكلية لسطح الدمية.
• تحليل امتصاص الحرارة الكلي لسطح الدمية.
