مقدمة:

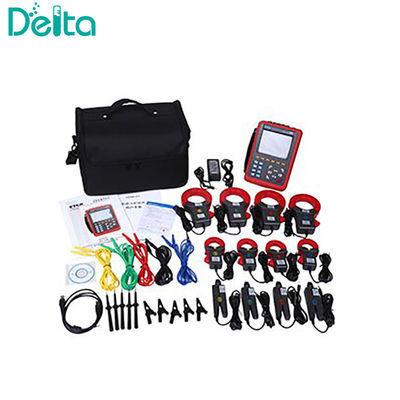

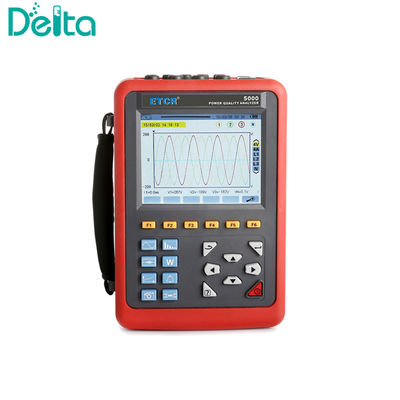

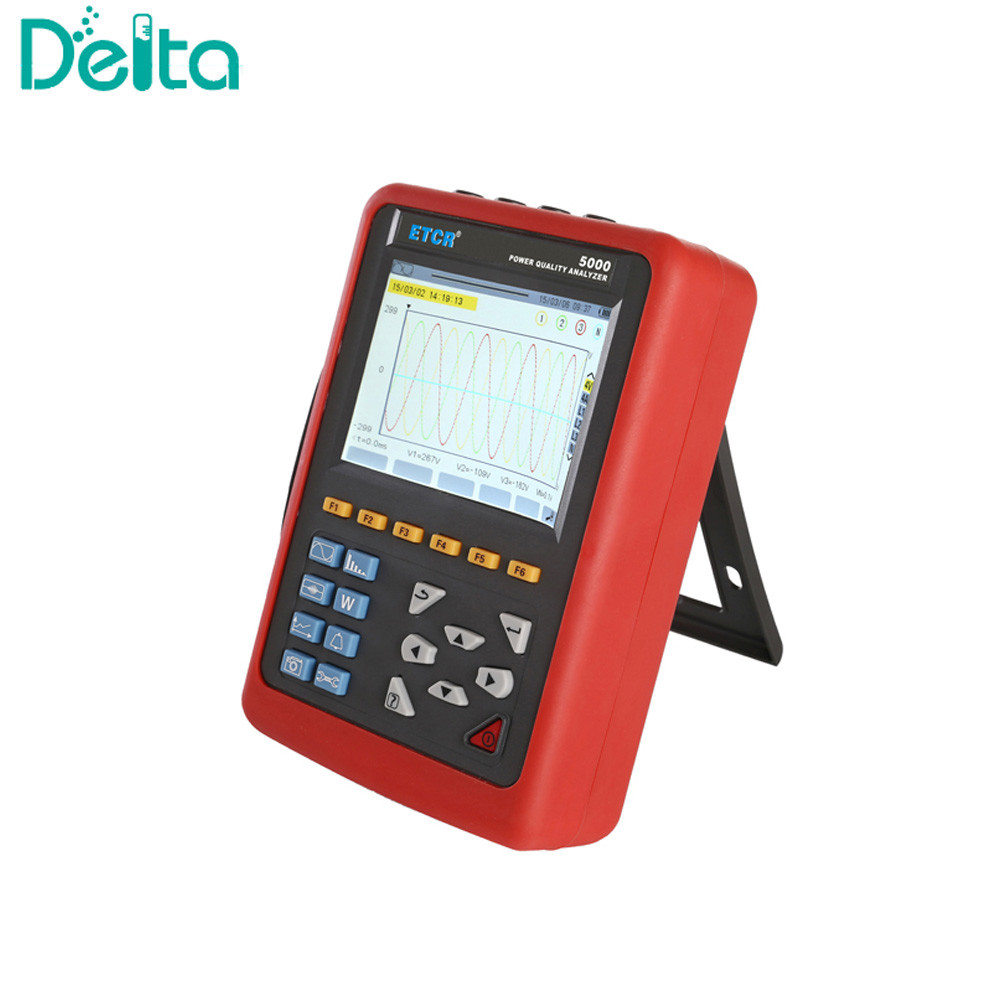

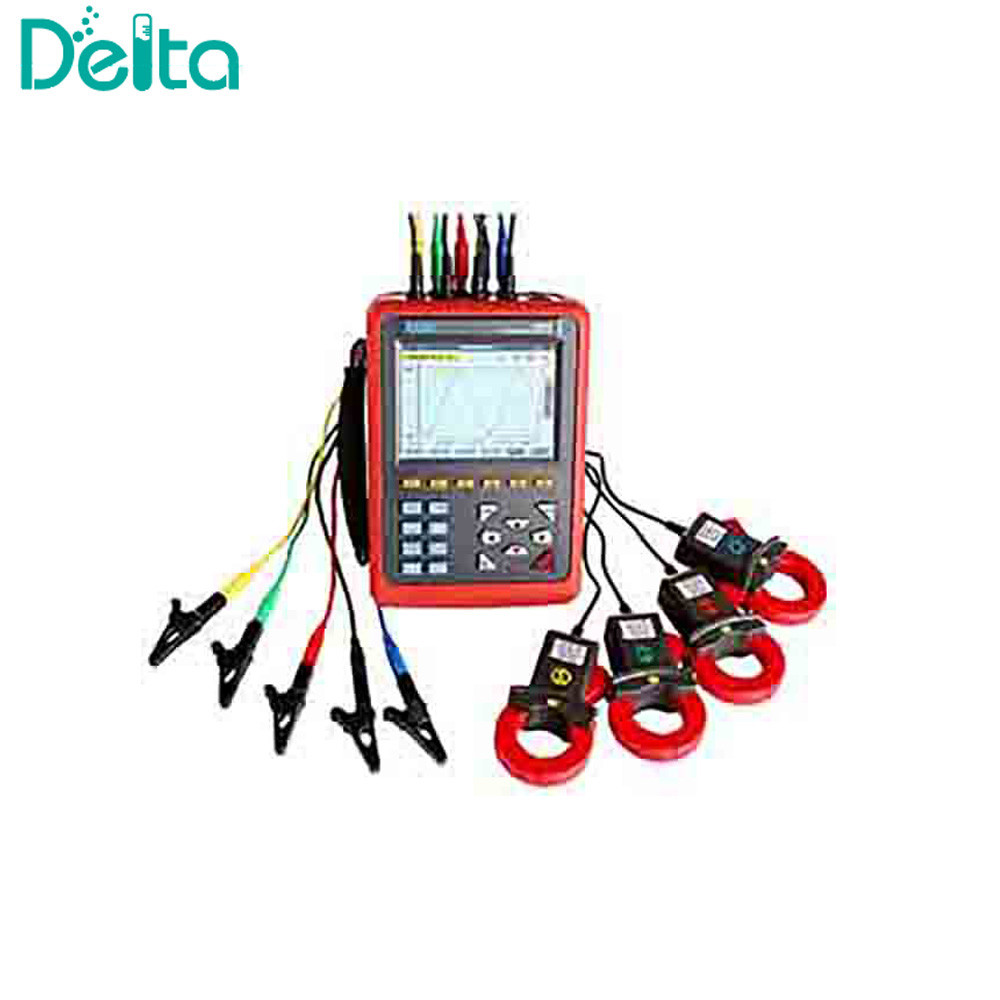

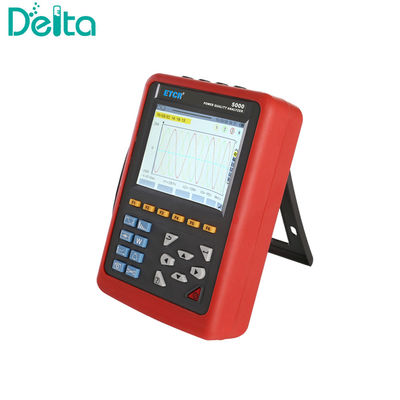

ETCR-5000تحليل جودة الطاقة ثلاثية المراحل، سجل بيانات جودة الطاقة هومصممة خصيصاً لتحليل وتشخيص شامل لجميع المعلمات الكهربائية للجهد والتيار والطاقة والطاقة والهرمونية والمرحلة.


ينطبق على صناعة الكهرباء والبتروكيماويات والمعادن والسكك الحديدية وشركات التعدين ومؤسسات البحوث العلمية والإدارة المقياسية.
ETCR-5000 تحليل جودة الطاقة بثلاث مراحل سجل بيانات جودة الطاقةمناسبةالاختبارات الميدانية من ثلاث مراحل ، متعددة الوظائف والذكية ، عملية رجل وآلة موجزة.

المعلمات:

عامل التأثير	مادة الاختبار	حالة الأساس	حالة العمل
درجة حرارة البيئة	جميع المعلمات	(23±2) درجة مئوية	-10 درجة مئوية ~ 40 درجة مئوية
الرطوبة النسبية	جميع المعلمات	40% ~ 60%	< 80%
الجهد من مرحلة إلى محايد	جميع المعلمات	(100±1٪) V	1.0 فولت ~ 1000 فولت
الجهد من مرحلة إلى أخرى	الجهد الحقيقي RMS من مرحلة إلى مرحلة	(200±1٪) V	1.0 فولت ~ 2000 فولت
التيار الحالي	تيار RMS الحقيقي	(5±1%) A	10mA ~ 1000A
تردد الشبكة	جميع المعلمات	50 هرتز±0.1 هرتز	40Hz ~ 70Hz
تحويل المرحلة	القوة النشطة والطاقة النشطة	Cosφ=1	كوزف: 0.2~ 1.0
	الطاقة التفاعلية والطاقة التفاعلية	Sinφ=1	Sinφ: 0.2 ~ 1.0
هارمونية	جميع المعلمات	< 0.1%	0.0٪ ~ 100٪
عدم توازن الجهد	جميع المعلمات	< 10%	0.0٪ ~ 100٪
الجهد العامل للجهاز	جميع المعلمات	DC9.8V±0.1V	DC9.5V ~ 10.5V
مجال كهربائي خارجي المجال المغناطيسي	جميع المعلمات	يجب تجنب
موقف الاختبار	المعايير المتعلقة بالتيار المقاسة	تم اختبار السلك في مركز المشبك

إمدادات الطاقة	بطارية ليثيوم أيون قابلة لإعادة الشحن 9.6 فولت شاحن احتياطي
مؤشر البطارية	رمز البطارية يظهر طاقة التفريغ عندما يكون الجهد منخفضاً جداً سيتم إيقاف تشغيله بعد دقيقة واحدة
استهلاك الطاقة	استهلاك التيار من الاختبار الطبيعي 490 mA ، العمل المستمر لمدة 8 ساعات.
وضع العرض	شاشة LCD ملونة، 640 نقطة*480 نقطة، 5.6 بوصة، نطاق العرض: 116mm*88mm.
حجم المشبك	008 مشبك التيار الحاد الصغير: 7.5mm*13mm 040 عقدة التيار الدائري: 35mm*40mm 068 عقدة التيار الدائري: 68mm*68mm؛
أبعاد الجهاز	الـ240ملم*170ملم*68ملم

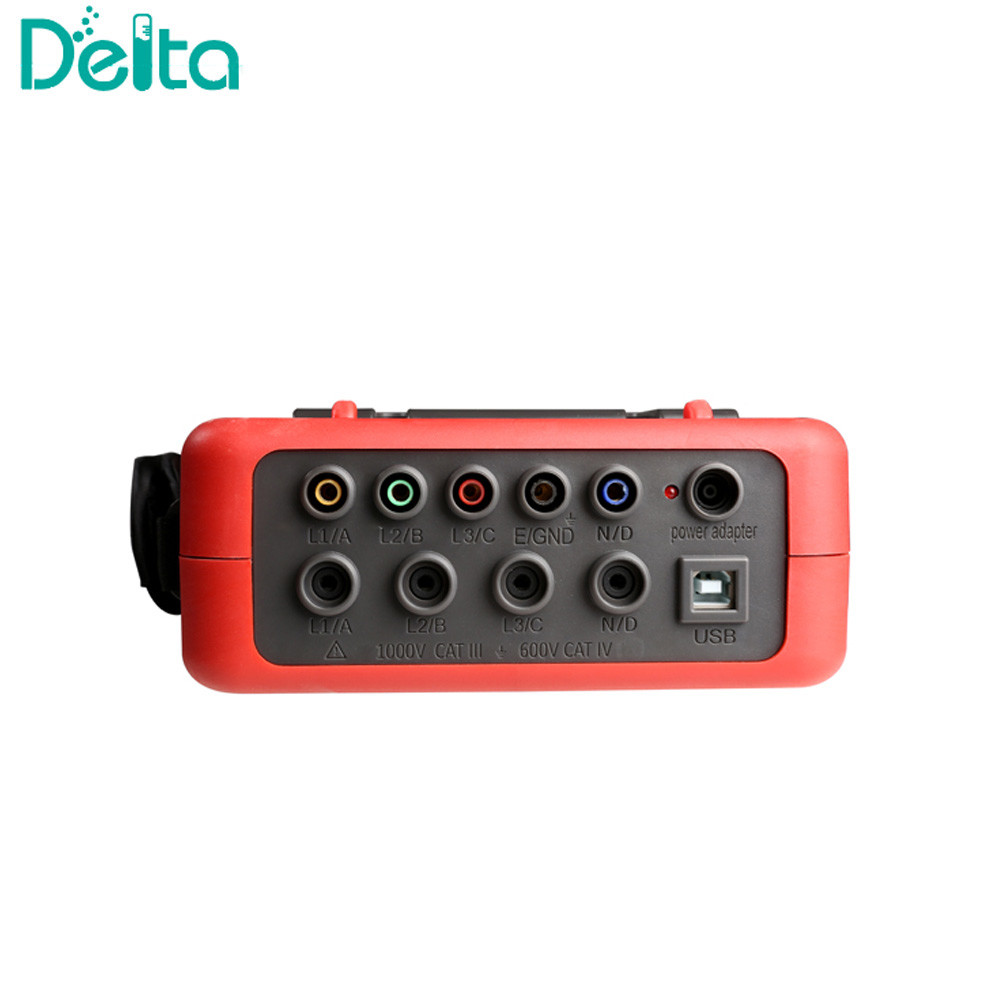

عدد القنوات	4U/4I.
الجهد بين المراحل	1.0 فولت ~ 2000 فولت
الجهد من مرحلة إلى محايد	1.0 فولت ~ 1000 فولت
التيار الحالي	008 التيار المضغوط: 10mA ~ 10.0A ؛ 040 تشغيل التيار: 0.10A ~ 100A ؛ 068 التيار المضغوط: 1.0A ~ 1000A ؛ محول التيار الاختياري: تيار مدخل جهاز 1mA ~ 500mA.
التكرار	40 هرتز ~ 70 هرتز.
معايير الكهرباء	W، VA، Var، PF، DPF، cosφ، tanφ.
معايير الطاقة	واه، واه.
هارمونية	أوامر 0 ~ 50.
التشوه الهارموني الكلي	ترتيب 0 ~ 50، كل مرحلة.
وضع الخبير	-أجل.
عدد السجلات العابرة	150 مجموعة.
موجة التوتر	-أجل.
وضع التشغيل الحالي	نعم، 100 ثانية.
3 مراحل عدم التوازن	-أجل.
سجل	300 يوما ((سجل متزامن لـ 20 معلمة، تسجيل نقطة واحدة كل 5 ثواني).
الحد الأدنى/الحد الأقصى للقيمة المسجلة	قياس القيم القصوى والحد الأدنى خلال فترة زمنية.
إنذار	40 نوع مختلف من خيارات المعلمات، 12800 مجموعة سجلات الإنذار.
القمة	-أجل.
عرض مخطط الفازور	تلقائياً
قدرة الصور الفورية	60.
لغة القائمة	الإنجليزية / الصينية.
التواصل	الـ (يو اس بي)
إيقاف التشغيل التلقائي	عندما يتم إطلاق حملة إنذار أو البحث عن عابرين، أو التقاط التيار الاندفاعي، أو تسجيل الاتجاه في انتظار أو قيد التنفيذ، فإن الجهاز لا يتم إيقاف تشغيله تلقائيا.
	في وضع الاختبار الآخر، 15 دقيقة دون الضغط على المفاتيح، إيقاف التشغيل التلقائي بعد 1 دقيقة.
وظيفة الضوء الخلفي	نعم، مناسبة للاستخدام ليلاً وفي أماكن مظلمة
الوزن	المضيف: 1.6kg (مع البطارية).
	008 مشبك التيار الحاد الصغير: 170g*4
	040 عقدة التيار الدائري: 190g*4
	068 عقدة التيار الدائري: 510g*4
	أسلاك الاختبار ومحول الطاقة: 900 غرام.
	الوزن الإجمالي: حوالي 10.5 كجم (مع التعبئة).
طول سلك اختبار الجهد	ثلاثة أمتار
طول سلك مستشعر التيار	2 متر.
درجة حرارة العمل والرطوبة	-10 درجة مئوية إلى 40 درجة مئوية، أقل من 80% من معدل الحرارة.
بيئة التخزين	-10 درجة مئوية إلى 60 درجة مئوية، أقل من 70٪ من معدل الحرارة.
عائق المدخل	عائق المدخل لجهد الاختبار: 1MΩ.
مقاومة الجهد	تحمل 3700 فولت/50 هرتز الجهد الترددي الصيني لمدة دقيقة واحدة بين أسلاك الأداة والغلاف.
العزل	بين سلك الأداة والغلاف ≥10MΩ.
الهيكل	عزل مزدوج مع غطاء عازل ضد الاهتزاز
قواعد السلامة	IEC 61010 1000V Cat III / 600V CAT IV ، IEC61010-031 ، IEC61326 ، درجة التلوث: 2.
حجم العبوة	400 × 270 × 270 ((ملم) (L*W*H)
الوزن	8 كجم

الوظائف:
عرض شكل الموجة في الوقت الحقيقي (4 قنوات من الجهد / 4 قنوات من التيار).
قيم RMS الحقيقية للجهد والتيار.
مكونات التيار المباشر للجهد
القيم القصوى للتيار والجهد
الحد الأدنى والحد الأقصى لقيم التيار والجهد RMS لنصف الدورة.
عرض مخطط الفازور
قياس كل هارموني حتى ترتيب 50.
الرسوم البيانية الشريطية تظهر النسب الهارمونية للتيار والجهد من كل مرحلة.
التشوه الهارموني الكلي (THD).
الطاقة النشطة، التفاعلية، القوة الظاهرة، حسب المرحلة والتراكمية.
الطاقة النشطة، التفاعلية، الطاقة الظاهرة، حسب المرحلة والتراكمية.
المحول K عامل.
عوامل الطاقة (PF) و عوامل التشغيل (DPF أو COSΦ).
التوهج القصير الأجل (PST).
عدم التوازن ثلاثي المراحل ((التيار والجهد).
