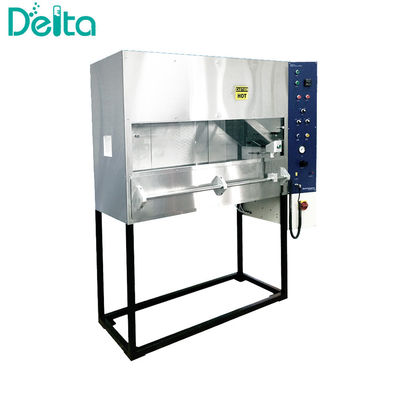

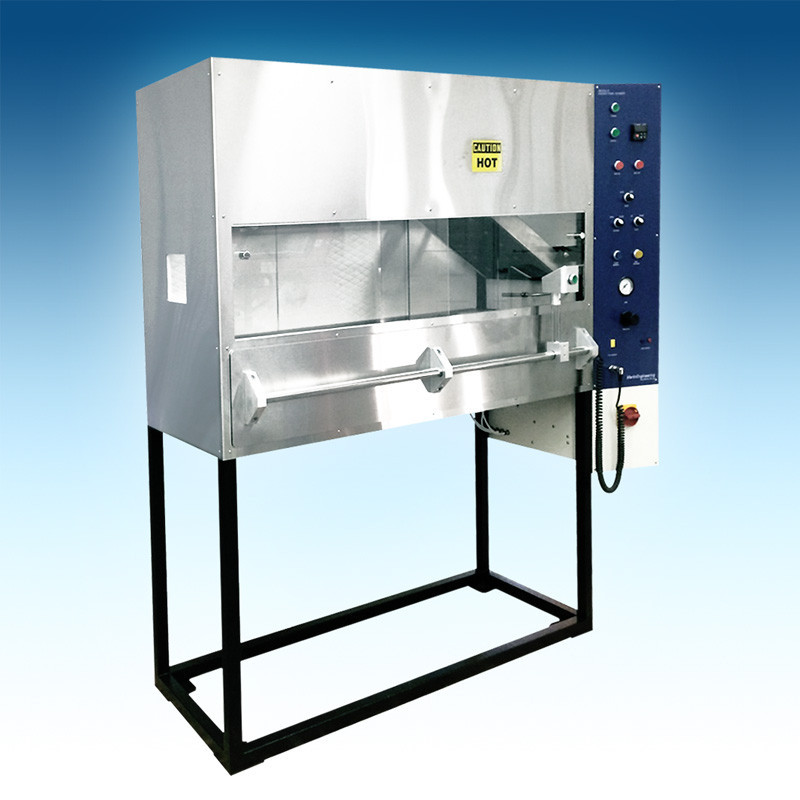

AC 25.856-1 اختبار انتشار اللهب للعزل الحراري أو الصوتي

AC 25.856-1 اختبار انتشار اللهب للعزل الحراري أو الصوتي

مقدمة:
AC 25.856-1 اختبار انتشار اللهب للعزل الحراري أو الصوتي، بموجب FAR الجزء 25 المرفق F الجزء VI ، is designed to evaluate the flammability and flame propagation characteristics of thermal or acoustic insulation material used in an aircraft cabin when exposed to an electric radiant heat source and a defined flame source.

AC 25.856-1 اختبار انتشار اللهب للعزل الحراري أو الصوتييتكون من:

• غرفة اختبار لوحة الإشعاع مصنوعة من الفولاذ المقاوم للصدأ ومع لوحة مقاومة للحريق داخلية بطول 0.5 بوصة. تتكون من نافذة مشاهدة زجاجية، مدخنة داخلية، وأطاولات متنقلة.
• مصدر الحرارة المشعة هو لوحة التدفئة الكهربائية ثلاثية المراحل 400VAC مع التحكم في درجة الحرارة PID ودقة التحكم في درجة الحرارة 0.1 درجة.
• يتم تركيب مصدر الحرارة المشع في إطار مع ستة شرائط مشعة بعرض 76 ملم ،والتي يقع جانبها الطويل عموديًا على لوحة التدفئة الكهربائية قادرة على تحمل درجة حرارة تشغيل لا تقل عن 704 درجة.
• يتم وضع لوحة الإشعاع في غرفة الاختبار بزاوية 30 درجة من المستوى الأفقي للعينة.
• يتم توفير طاولة تنزلية هوائية لتمكين المستخدم من تحقيق التحكم التلقائي في دخول العينة وخروجها.
• المحرق هو محور متماثل، فتحة 0.15 ملم محرق بروبان-هواء مع جهاز الخلط المسبق فينتوري.
• محرقة متحركة (حركة هوائية) تسمح للشعلة أن تكون أفقية وعلى الأقل 51 مم فوق مستوى العينة.
• حرارة يمكن إدخالها في الجزء الخلفي من القضية، على بعد 279 ملم من الجدار الخلفي للقضية، وعلى بعد 292 ملم من الجانب الأيمن من جدار القضية، وتقع على بعد 51 ملم تحت لوحة الإشعاع،مع دقة 2 درجة.
• مقياس تدفق الحرارة المبرد بالماء مع نطاق قياس من 0 إلى 50 KW / m2 ، مجهز بنظام تبريد المياه ذاتية الدورة.
• الإطار العامل للتعديل يحتوي على ثلاثة مقاطع قطرها 25.4 ملم من خلال لوحة الدعم،مركز الجهاز الأول هو 191 ± 3mm من سطح لوحة الإشعاع الحراري و مركز الجهازين المجاورين هو 51mm بعيدا.
• يوفر حاملين لعينة، حاملين لعينة، نوع واحد قياسي، ونوع واحد قصير لاختبار الخطاف والحلقة.
• مجهزة بنظام جمع البيانات وبرنامج نافذة
